Gesucht - gefunden!
Besondere bewehrte Elastomerlager
Zum Auflagern von Trägern, Balken und Unterzügen im Hoch- und Brückenbau
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_ks9b9ba6d6192b5yn.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_qge57nn8e6192b5ek.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_ca7e162117192b5sw.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_qxb8d8d627192b5ww.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_eh9c4dn437192b5ac.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_bta2652n47192b5wd.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_ks9b9ba6d6192b5yn.jpg)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_qge57nn8e6192b5ek.jpg)
Typenübersicht Elastomerlager:
Typ B - unverankert
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_ca7e162117192b5sw.jpg)
Typenübersicht Elastomerlager:
Typ C - beidseitig verankert durch Dollen
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_qxb8d8d627192b5ww.jpg)

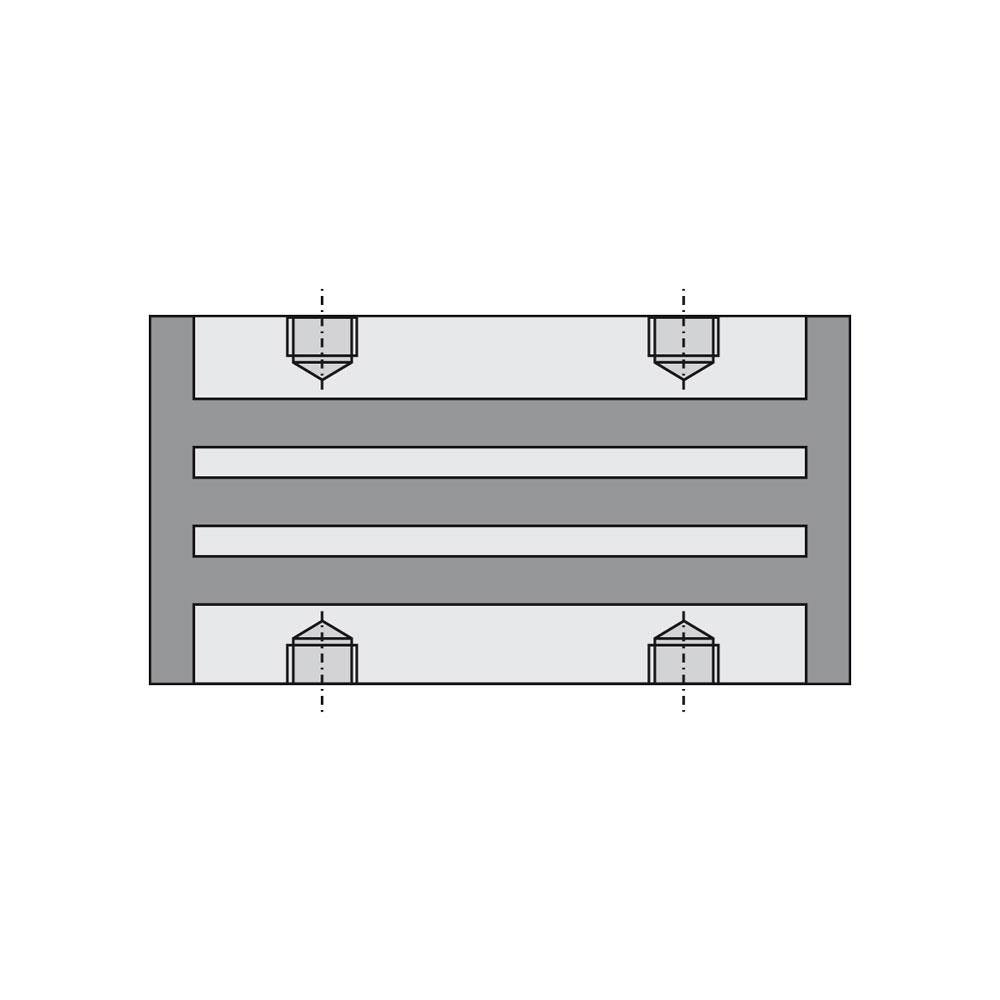

Typenübersicht Elastomerlager: Typ C mit Gewindebohrung - beidseitig verankert durch Schrauben (auch B/C mit Gewindebohrung möglich)
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_eh9c4dn437192b5ac.jpg)
Typenübersicht Elastomerlager:
Typ B/C - einseitig verankert duch Dollen
![](https://www.elmenhorst.de/xchange/artikel/nb776e1786192b5xq/bild_nb776e1786192b5xq_bta2652n47192b5wd.jpg)
Typenübersicht Elastomerlager:
Typ C-PSP - verankert durch Tränenbleche
- Bewehrte Elastomerlager nach DIN EN 1337-3 für kritische und nichtkritische Anforderungen
- Aufnahme von statischen und dynamischen Lasten
- Minimale kontrollierte Einfederung
- Geringe Ausbreitung
- Höhere zulässige Horizontalverformung
- Vernachlässigbare Querzugspannung, kein Nachweis erforderlich
- Verschiedene Möglichkeiten der Verankerung zur Rutschsicherung
- Mehrere Schichten hochwertigen, korrosions- und wetterfesten Elastomers
- Unterliegen der Eigen- und Fremdüberwachung
Infos zum Download
