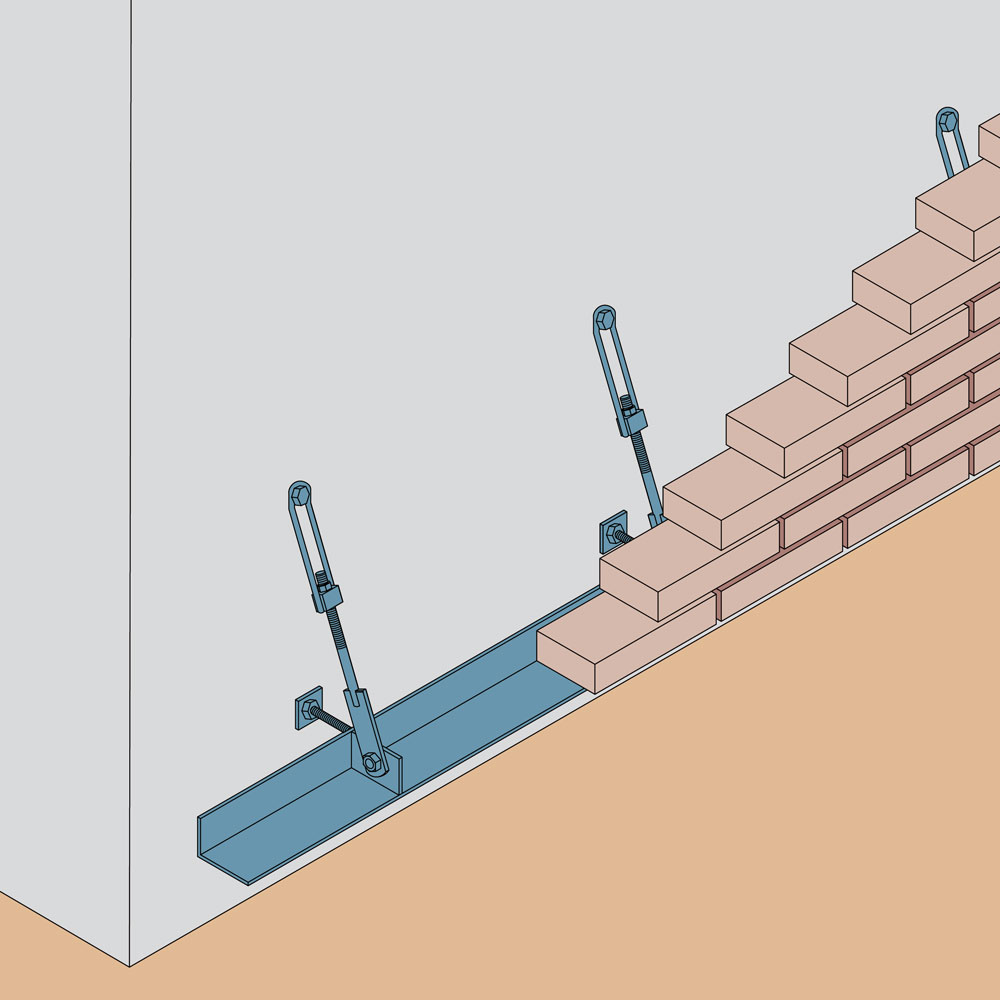

Abfangung geschlossener Wandflächen
![](https://www.elmenhorst.de/xchange/artikel/ke2f846n484d6b5ff/bild_ke2f846n484d6b5ff_na9e1f3ee84d6b5xt.jpg)

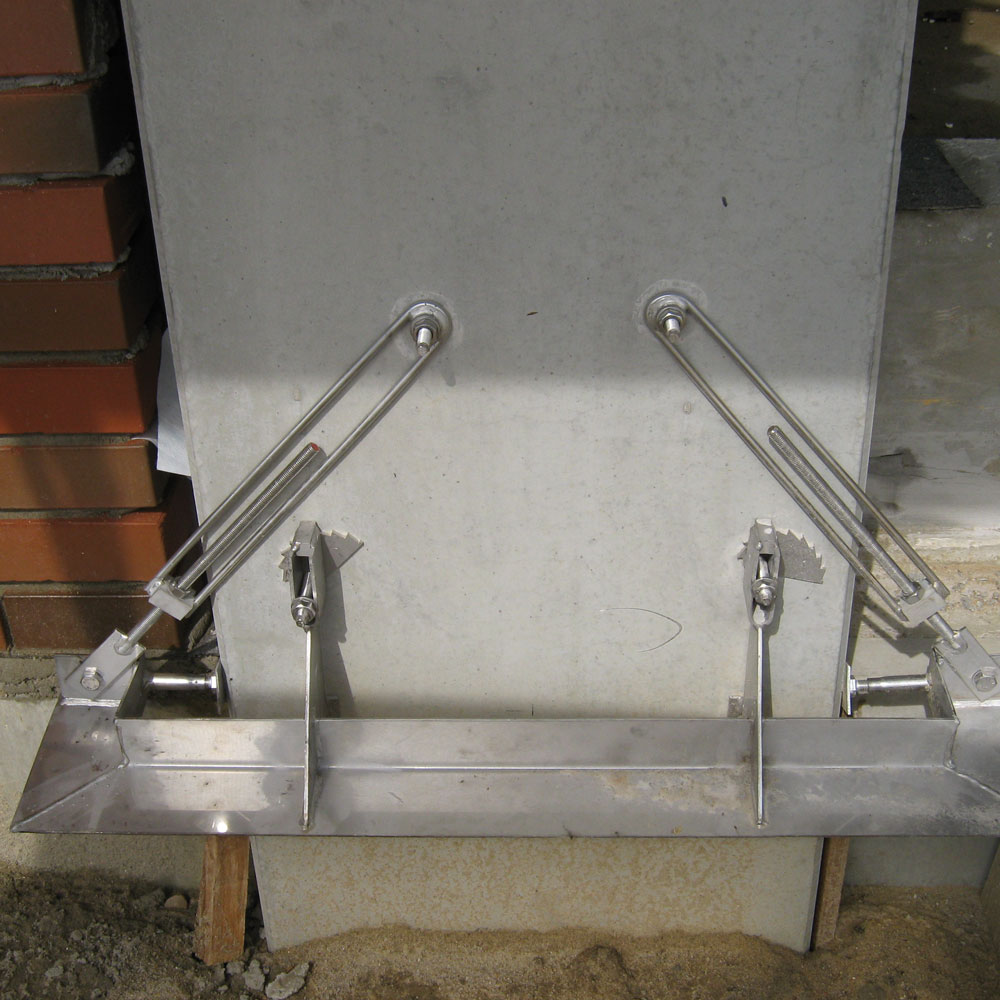

![](https://www.elmenhorst.de/xchange/artikel/ke2f846n484d6b5ff/bild_ke2f846n484d6b5ff_kxe2143cd84d6b5pb.jpg)

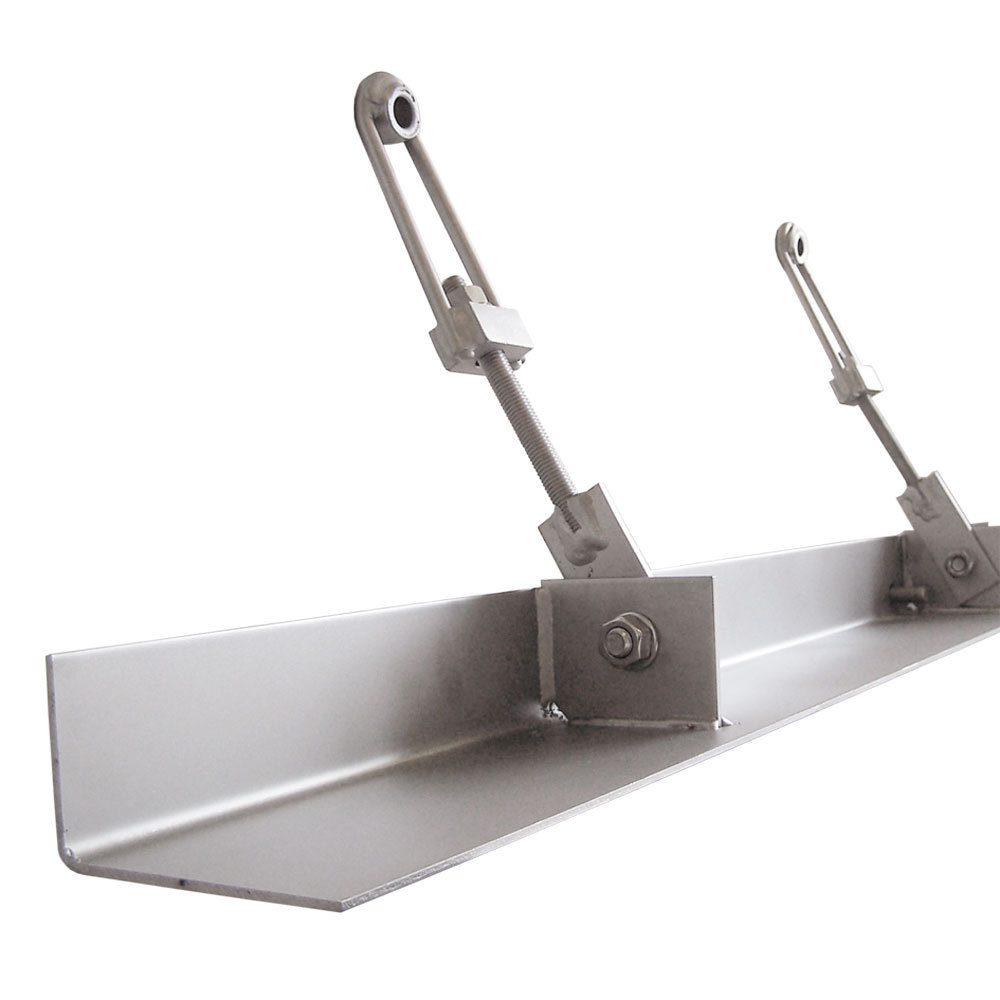

Abfangebene mit Eckausbildung
![](https://www.elmenhorst.de/xchange/artikel/ke2f846n484d6b5ff/bild_ke2f846n484d6b5ff_cabn3cb3n94d6b5bv.jpg)

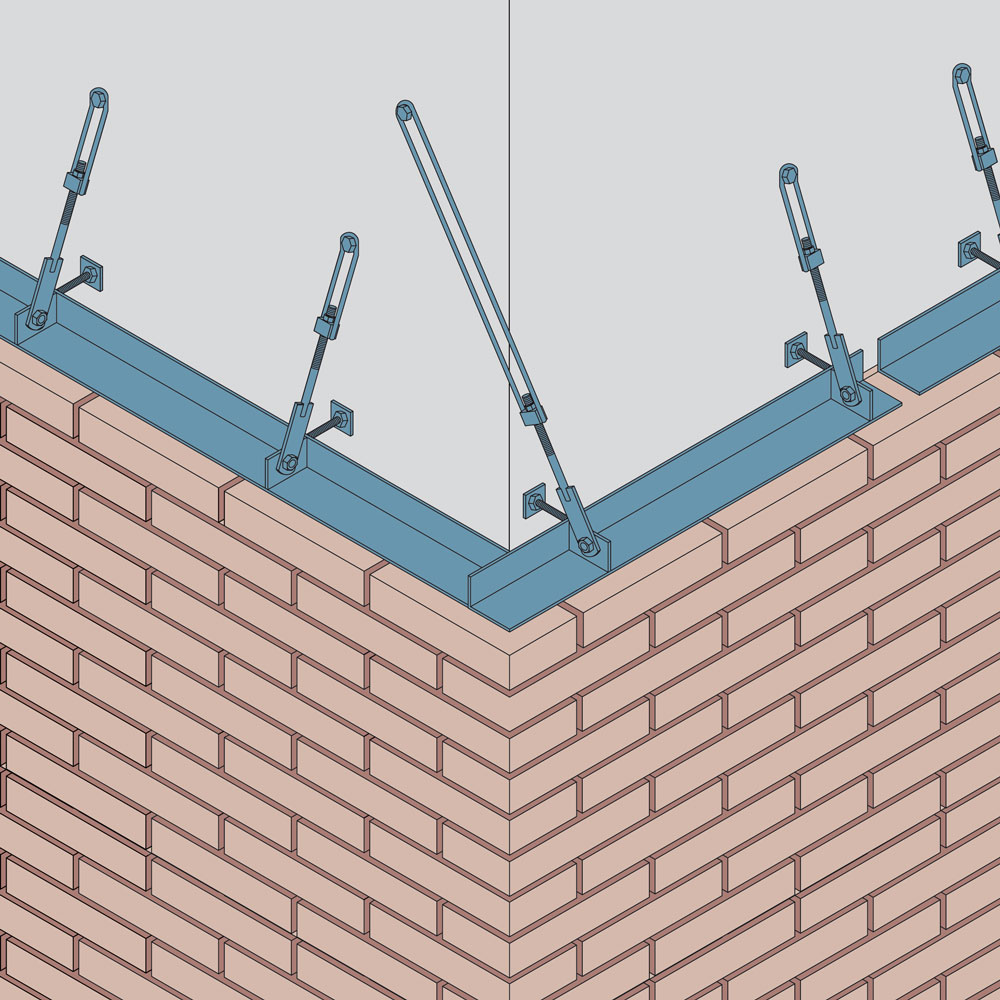

ELMCO – GAW als Abfangebene auch um die Ecke
![](https://www.elmenhorst.de/xchange/artikel/ke2f846n484d6b5ff/bild_ke2f846n484d6b5ff_mgen2487394d6b5cx.jpg)

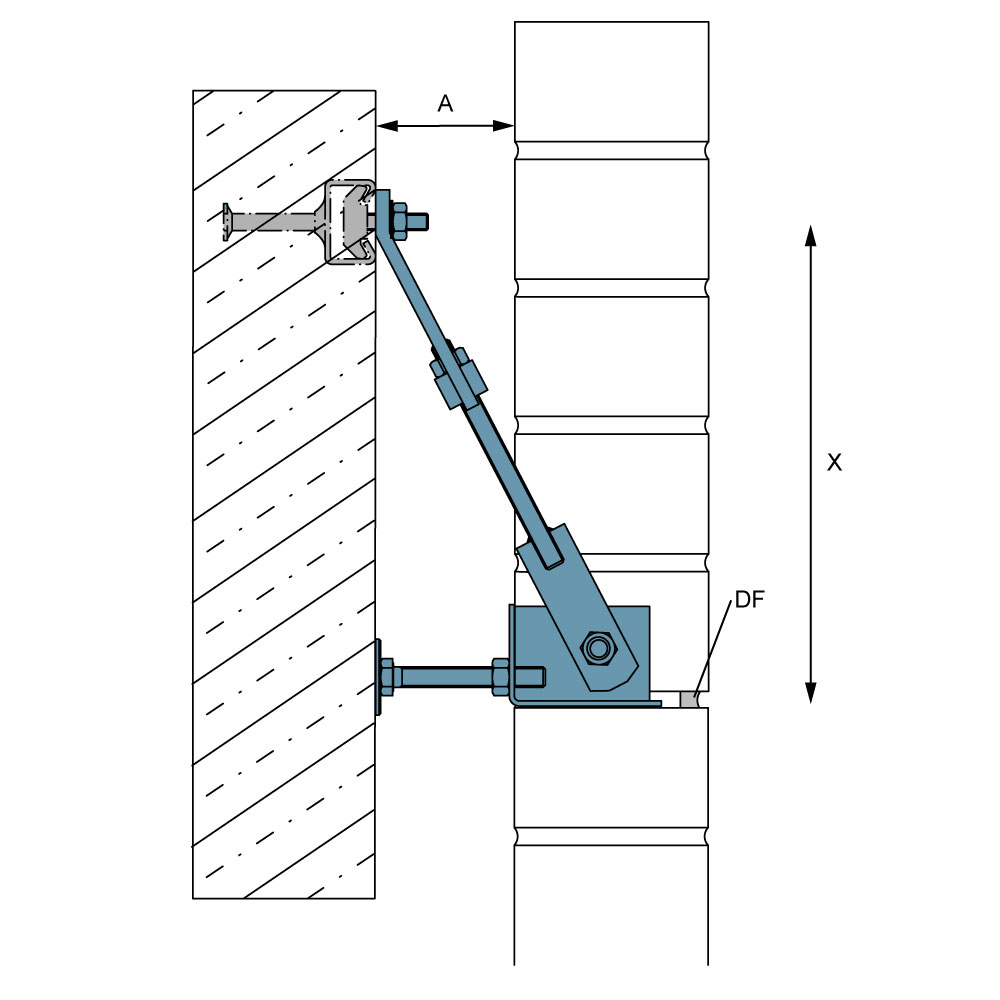

ELMCO – GAW z.B. befestigt an einer Ankerschiene (Schnitt)
![](https://www.elmenhorst.de/xchange/artikel/ke2f846n484d6b5ff/bild_ke2f846n484d6b5ff_feda1372494d6b5dz.jpg)

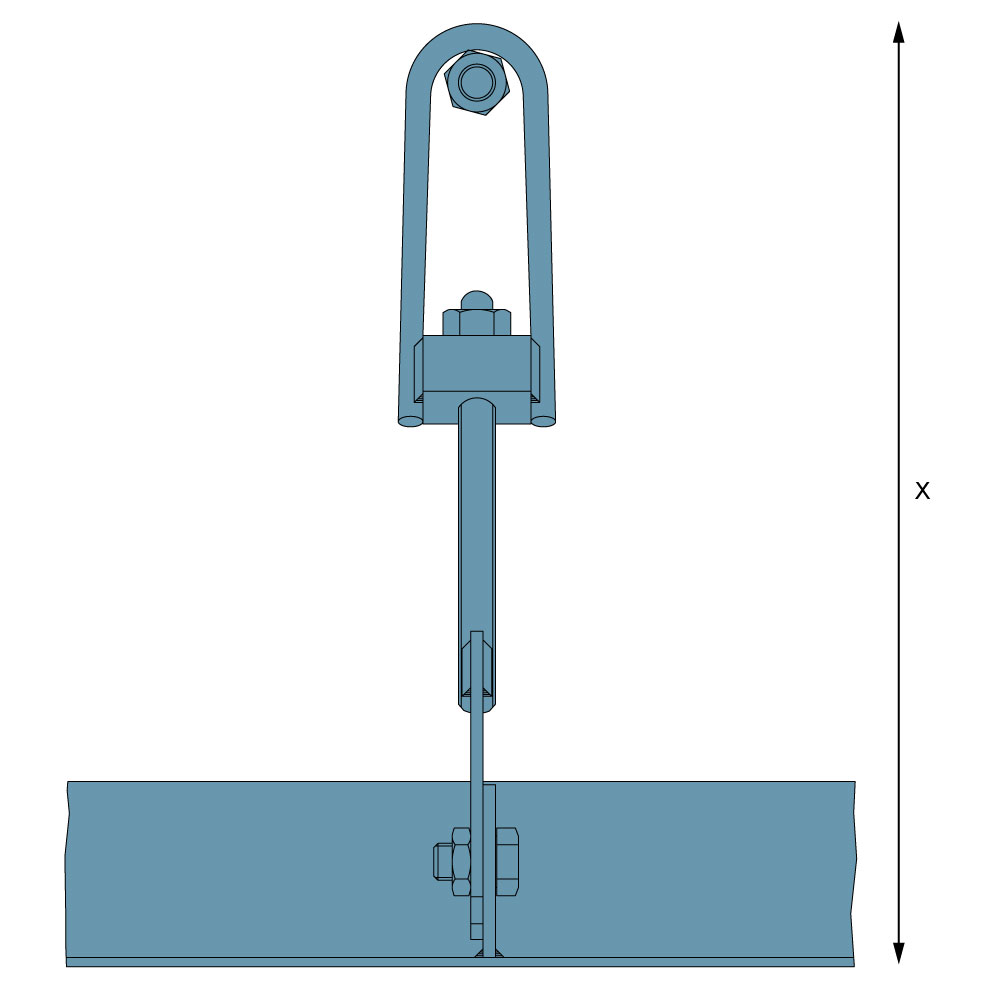

ELMCO – GAW Ankerpunkt (Ansicht)
- Wirtschaftlicher Einsatz durch hohe Tragfähigkeit
- Laststufe 10,6 kN je Ankerpunkt1
- Für Schalenabstand (A) von 30 bis 280 mm
- Flexible Ankerpunkte ermöglichen eine exakte Justierung in der Höhe
- Auch als Eckausbildung möglich
Hinweis
Für größere Schalenabstände fragen Sie uns.
Bis zur vollständigen Aushärtung des Mörtels in der Verblendschale sind alle ELMCO – Winkelkonsolanker zu unterstützen.
Winkelkonsolanker ELMCO – GAW
Bezeichnung |
Schalenabstand A in mm |
Laststufe 10,6 kN je Anker1 X in mm |
Art.-Nr. |
---|---|---|---|
GAW 50 | 30 - 60 | ~ 250 | 712005 |
GAW 80 | 60 - 90 | ~ 320 | 712008 |
GAW 150 | 90 - 160 | ~ 475 | 712015 |
GAW 180 | 160 - 200 | ~ 500 | 712018 |
GAW 220 | 200 - 240 | ~ 580 | 712022 |
GAW 260 | 240 - 280 | ~ 620 | 712026 |
1 Tragfähigkeit ist abhängig vom Verankerungsgrund
Befestigung in Beton2 - Laststufe 10,6 kN
Bezeichnung | Anwendungsbereich | Art.-Nr. |
---|---|---|
AS - 49/30 - A4 - 6070 | Empfohlene Ankerschiene, Schraube und Mutter3 | diverse |
HS - 50/30 - A4 - M 12/30 | Empfohlene Ankerschiene, Schraube und Mutter3 | diverse |
FHB II - Patrone - M 12/75 | Verbundanker für Beton-Zugzone und Beton-Druckzone3 | 541308 |
FHB II - AS - A4 - M 12/75/25 | Verbundanker für Beton-Zugzone und Beton-Druckzone3 | 541415 |
2 Betondruckfestigkeit mindestens C 20/25
3 Bitte beachten Sie die Angaben der bauaufsichtlichen Zulassung
Zubehör
Bezeichnung | Art.-Nr. |
---|---|
Winkel für ELMCO - GSAW/GAW 90/60/3 | 712125 |
