TRiGOFORM® Abschalsysteme Typ eco 111
für Arbeitsfugen in Bodenplatten und Wand als „Verzahnte Fuge“ nach DIN EN 1992-1/NA:2013-04
![](https://www.elmenhorst.de/xchange/artikel/tw3d9nf76abfaa5ze/bild_tw3d9nf76abfaa5ze_qw1nnb381bbfaa5sn.jpg)
![](https://www.elmenhorst.de/xchange/artikel/tw3d9nf76abfaa5ze/bild_tw3d9nf76abfaa5ze_fh412732dabfaa5ce.jpg)
![](https://www.elmenhorst.de/xchange/artikel/tw3d9nf76abfaa5ze/bild_tw3d9nf76abfaa5ze_qw1nnb381bbfaa5sn.jpg)

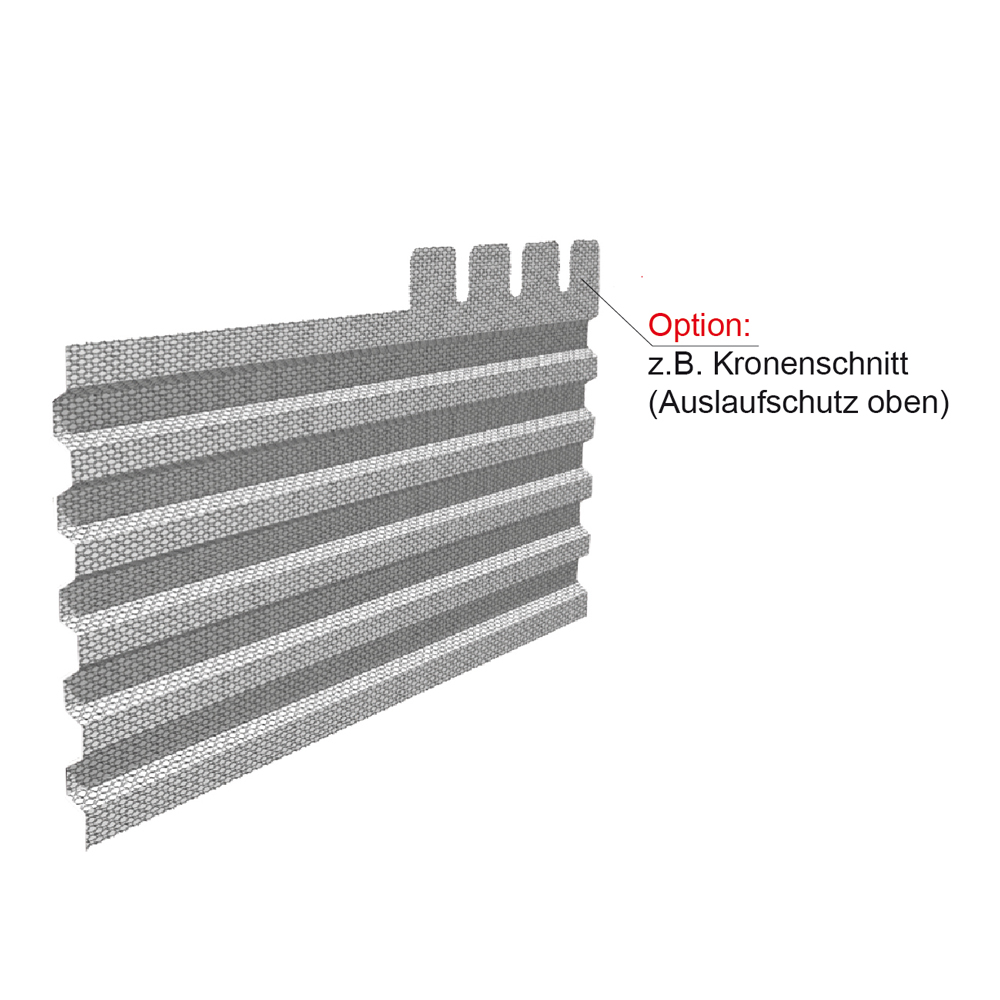

Systemansicht TRiGOFORM® Abschalsystem
Typ eco 111
![](https://www.elmenhorst.de/xchange/artikel/tw3d9nf76abfaa5ze/bild_tw3d9nf76abfaa5ze_fh412732dabfaa5ce.jpg)

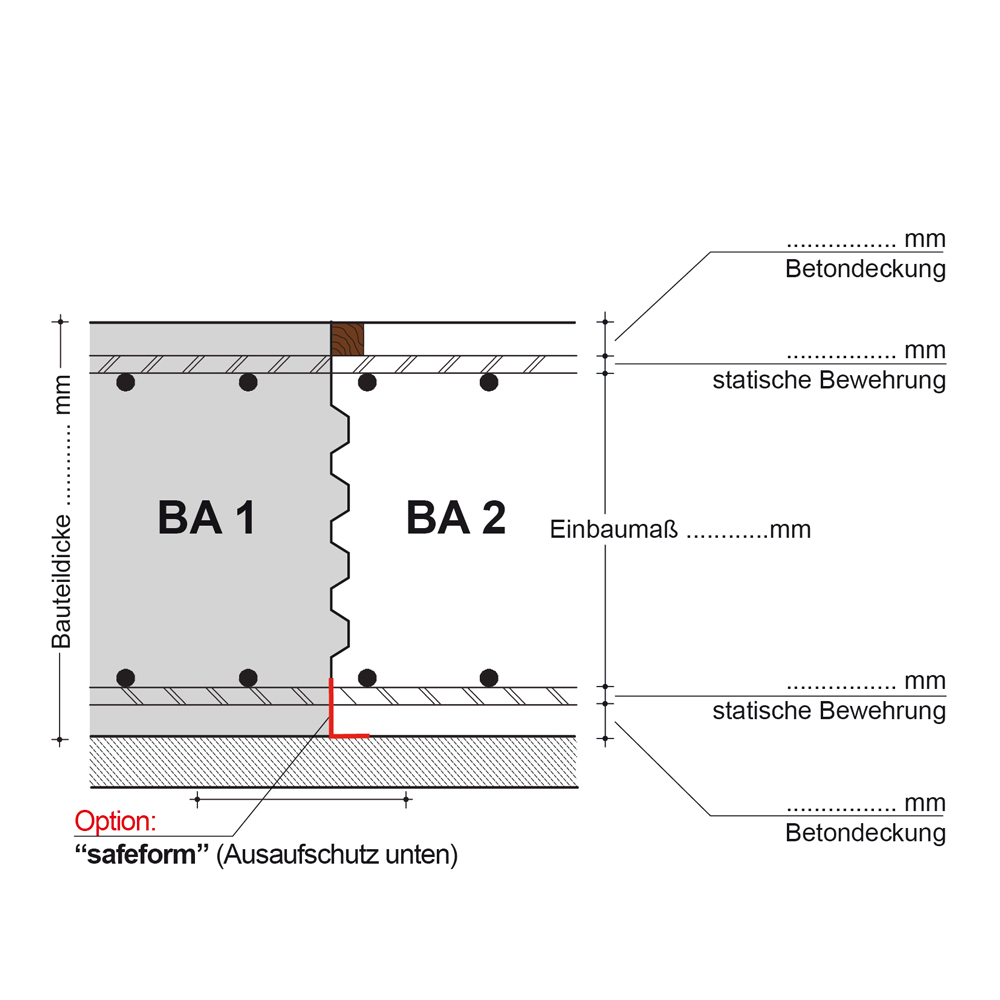

Regeldetail AF Bodenplatte / Bodenplatte
- Profiliertes Streckmetall als Plattenware für die „verzahnte Arbeitsfuge“ nach DIN EN 1992-1-1/NA: 2013-04 zur Eigenverwendung
- Durch die zusätzlichen Streckmetallöffnungen kann die Luft beim Betonieren entweichen und ein noch höherer Betonverbund entstehen
- Bleche bestehen aus blankem Stahl und sind entfettet
- Höhere Eigenstabilität beim eco 111, durch optimierte Profilierung
- Generell sind zusätzliche Aussteifungen eigenverantwortlich vorzunehmen
- Auftrennen der Platten mittels Flex oder Blechschere
TRiGOFORM® Abschalsysteme Typ eco 111
Bezeichnung |
Höhe in mm |
Länge in mm |
Art.-Nr. |
---|---|---|---|
SMV - 0,80/1090/2400 - Typ eco 111 profiliertes Streckmetall, Schalung für verzahnte Arbeitsfugen | 1.090 | 2.400 | 108111 |
