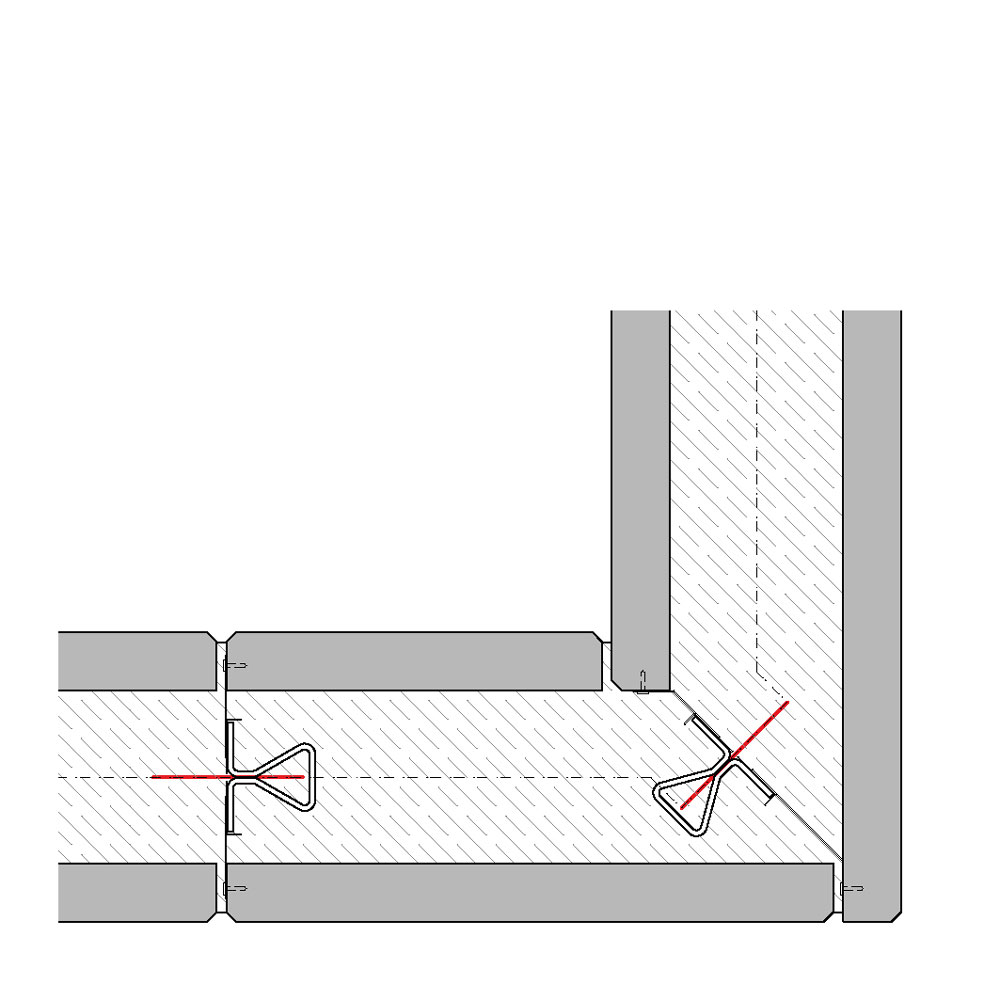

ELMCO – SRE-EW Wand- und Eckfuge im Grundriss
![](https://www.elmenhorst.de/xchange/artikel/pw56n2e239nnn56by/bild_pw56n2e239nnn56by_tz6c724n332nn56tm.jpg)

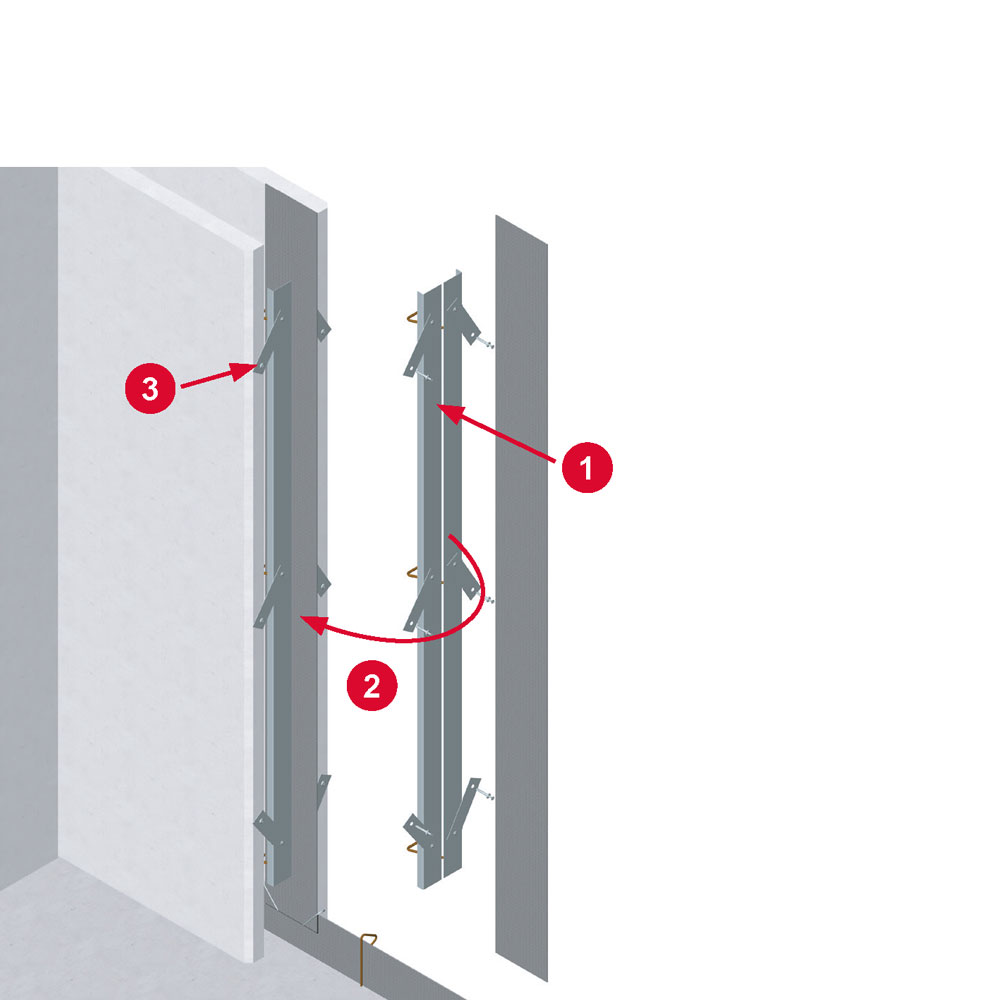

ELMCO – SRE-EW Einbaufolge
- Element zur Sollrissführung in Elementwänden
- Standardlängen: 2.000 mm und 2.500 mm sowie Ergänzungselemente mit 1.000 mm
- Klemmbügel zum Einstecken von beschichteten Dichtblechen bis 167 mm Breite
- Mit flexiblen Laschen zur Befestigung an Elementwänden bis zu 400 mm Dicke
- Elemente mit extra langen Laschen für den Einbau in Elementwandecken
Empfehlung zum Einbau:
1. Das bauseits vorhandene Fugenblech im ELMCO – SRE fixieren, so dass an den Enden ein Überstand von ca. 50 bis max. 300 mm verbleibt.
2. Die Befestigungslaschen ausrichten, das ELMCO – SRE platzieren und die Befestigungslöcher in die Wandkanten bohren.
3. Die Laschen mit Nageldübeln befestigen und das vertikale Dichtblech an die Abdichtung Sohle-Wand anschließen.
Sollrisselement ELMCO – SRE-EW
Bezeichnung |
Länge |
Art.-Nr. |
---|---|---|
ELMCO – SRE-EW - 1000 Sollrisselement mit Fugenblechhalterung für ELMCO – ESB | 1.000 | 109588 |
ELMCO – SRE-EW - 1000 - Ecke Sollrisselement mit Fugenblechhalterung für ELMCO – ESB | 1.000 | 109589 |
ELMCO – SRE-EW - 2000 Sollrisselement mit Fugenblechhalterung für ELMCO – ESB | 2.000 | 109590 |
ELMCO – SRE-EW - 2000 - Ecke Sollrisselement mit Fugenblechhalterung für ELMCO – ESB | 2.000 | 109591 |
ELMCO – SRE-EW - 2500 Sollrisselement mit Fugenblechhalterung für ELMCO – ESB | 2.500 | 109592 |
ELMCO – SRE-EW - 2500 - Ecke Sollrisselement mit Fugenblechhalterung für ELMCO – ESB | 2.500 | 109593 |
ELMCO – BS Befestigungsset, 50 St. Nageldübel 6/40-GV, 2 St. Hammerbohrer SDS 6/110 | - | 307301 |
