Schöck Isokorb® T Typ S
Tragendes Wärmedämmelement für frei auskragende Stahlkonstruktionen mit Anschluss an Stahlbauteile
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_vn224f1n1c52e26dz.jpg)
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_zu976b261c52e26cp.jpg)
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_jrec891anc52e26fc.jpg)
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_uw6faddb1c52e26ud.jpg)
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_tha132712c52e26ds.jpg)
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_vn224f1n1c52e26dz.jpg)

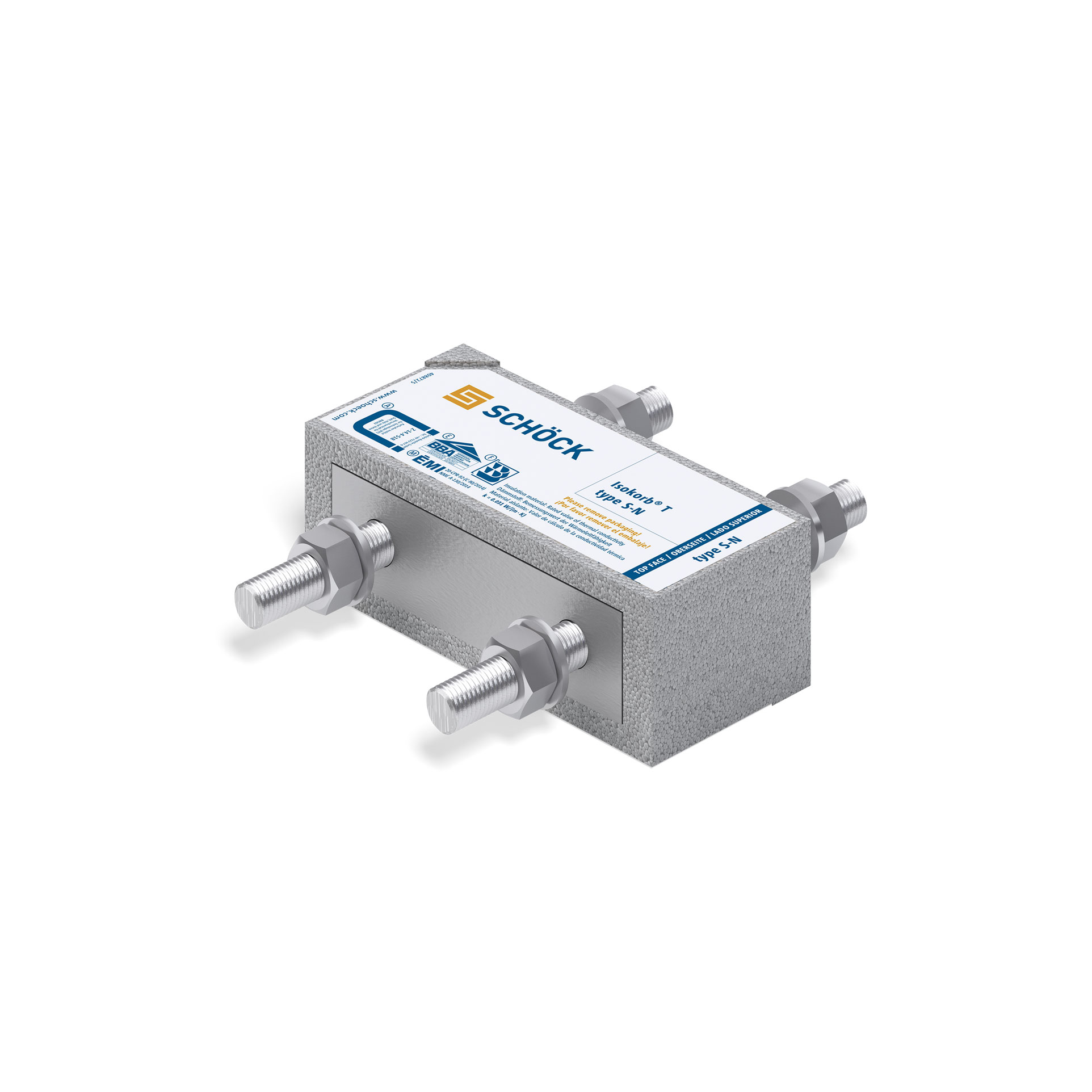

Schöck Isokorb® T Typ S-N
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_zu976b261c52e26cp.jpg)

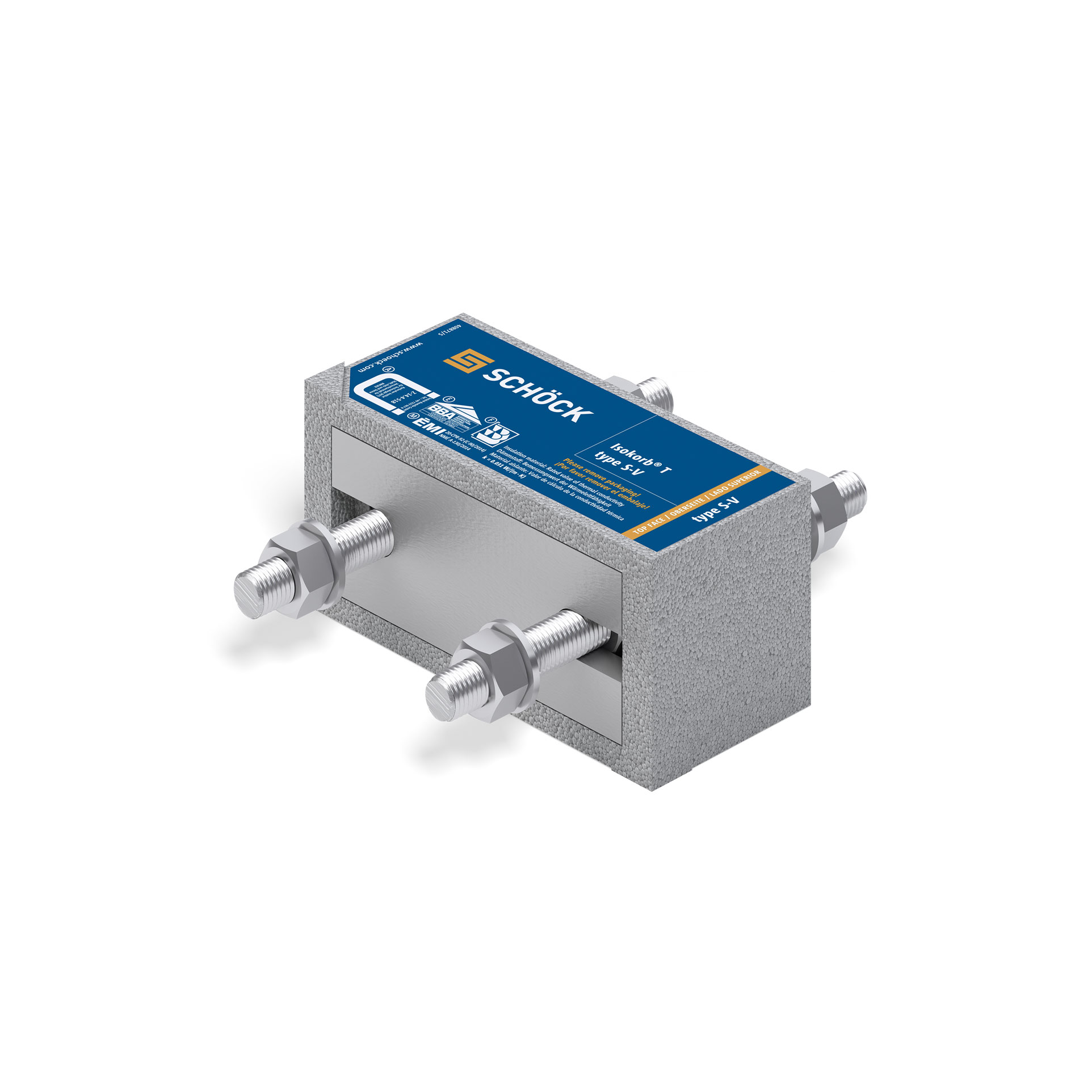

Schöck Isokorb® T Typ S-V
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_jrec891anc52e26fc.jpg)
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_uw6faddb1c52e26ud.jpg)

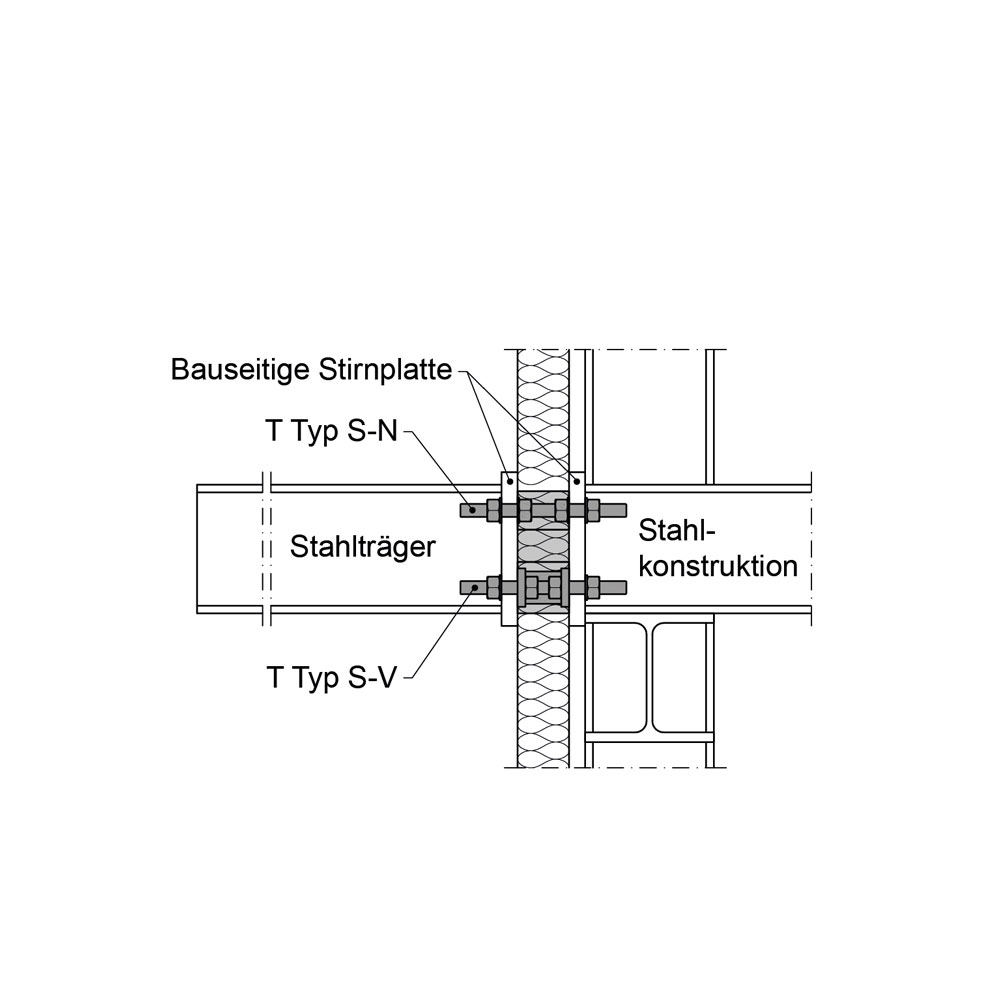

Einbauschnitt Schöck Isokorb® T Typ S-N und Typ S-V
![](https://www.elmenhorst.de/xchange/artikel/wde864324652e26vu/bild_wde864324652e26vu_tha132712c52e26ds.jpg)

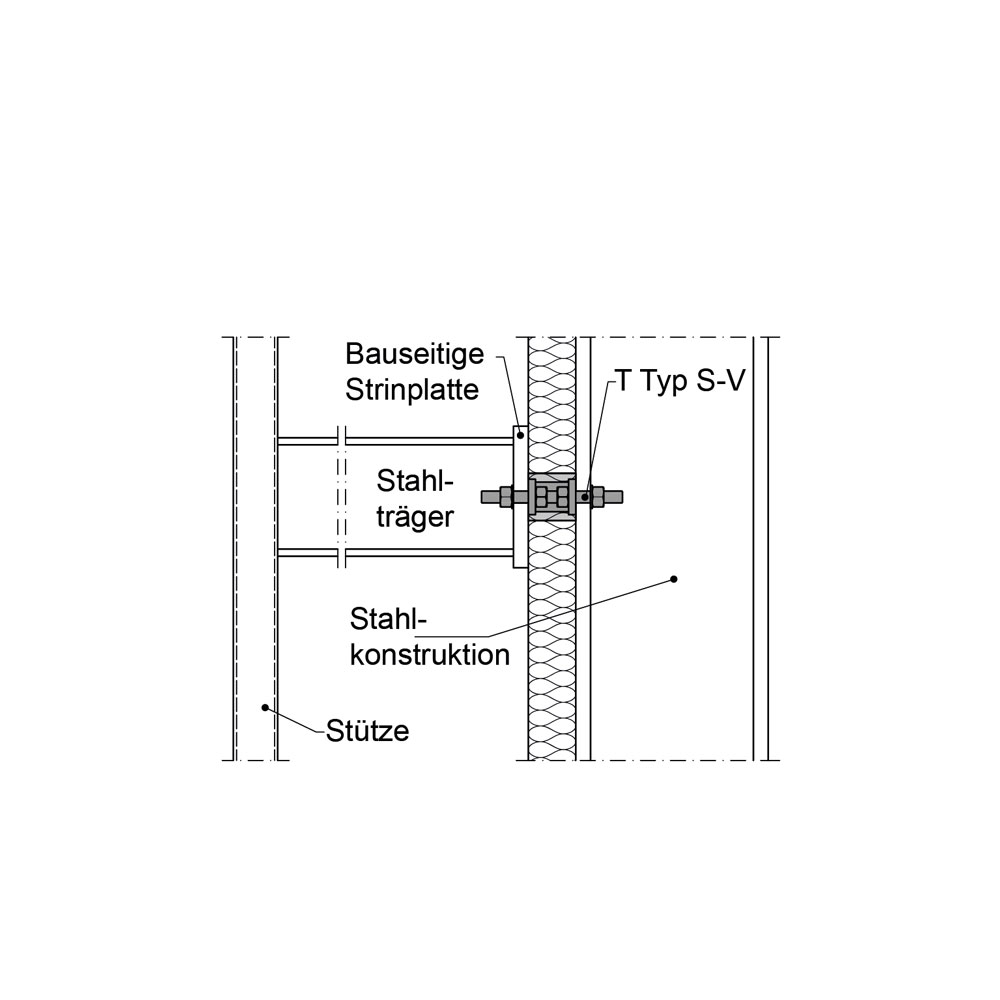

Einbauschnitt Schöck Isokorb® T Typ S-V
- Das Element besteht aus den Modulen S-N und S-V und überträgt, je nach Modulanordnung, Momente, Querkräfte sowie Normalkräfte.
Schöck Isokorb® T Typ S-N
- Statische Anschlussvariante S-N: überträgt Normalkraft
- Feuerwiderstandsklasse: R0
- Dämmkörperdicke: 80 mm
- Gewindedurchmesser: M16, M22
- Höhe: 60 mm
- Höhe mit abgeschnittenen Dämmkörpern: 40 mm
Schöck Isokorb® T Typ S-V
- Statische Anschlussvariante S-V: überträgt Normalkraft und Querkraft
- Feuerwiderstandsklasse: R0
- Dämmkörperdicke: 80 mm
- Gewindedurchmesser: M16, M22
- Höhe: 80 mm
- Höhe mit abgeschnittenen Dämmkörpern: 60 mm
- Modulare Kombination aus Schöck Isokorb® T Typ S-N und Schöck Isokorb® T Typ S-V: Nach geometrischen und statischen Erfordernissen bestimmen
- Bitte die Anzahl der erforderlichen Module Schöck Isokorb® T Typ S-N, T Typ S-V in der Angebotsanfrage und bei der Bestellung berücksichtigen
Beispiel für Bestellbezeichnung:
T Typ S -V-R0-X80-D16-2.0
