Lieferformen
![](https://www.elmenhorst.de/xchange/artikel/gy2cfbc244f82b5fq/bild_gy2cfbc244f82b5fq_kr696844c5f82b5cn.jpg)
Standardausschnitte
- Mit AbP gemäß Bauregelliste
- Allgemeine bauaufsichtliche Zulassung als Baulager im Hochbau
- Brandschutztechnische Beurteilung hinsichtlich einer Klassifizierung in Feuerwiderstandsklasse F90 bzw. F120 gemäß DIN 4102 Teil 2
- Mit glatten Druckkontaktflächen

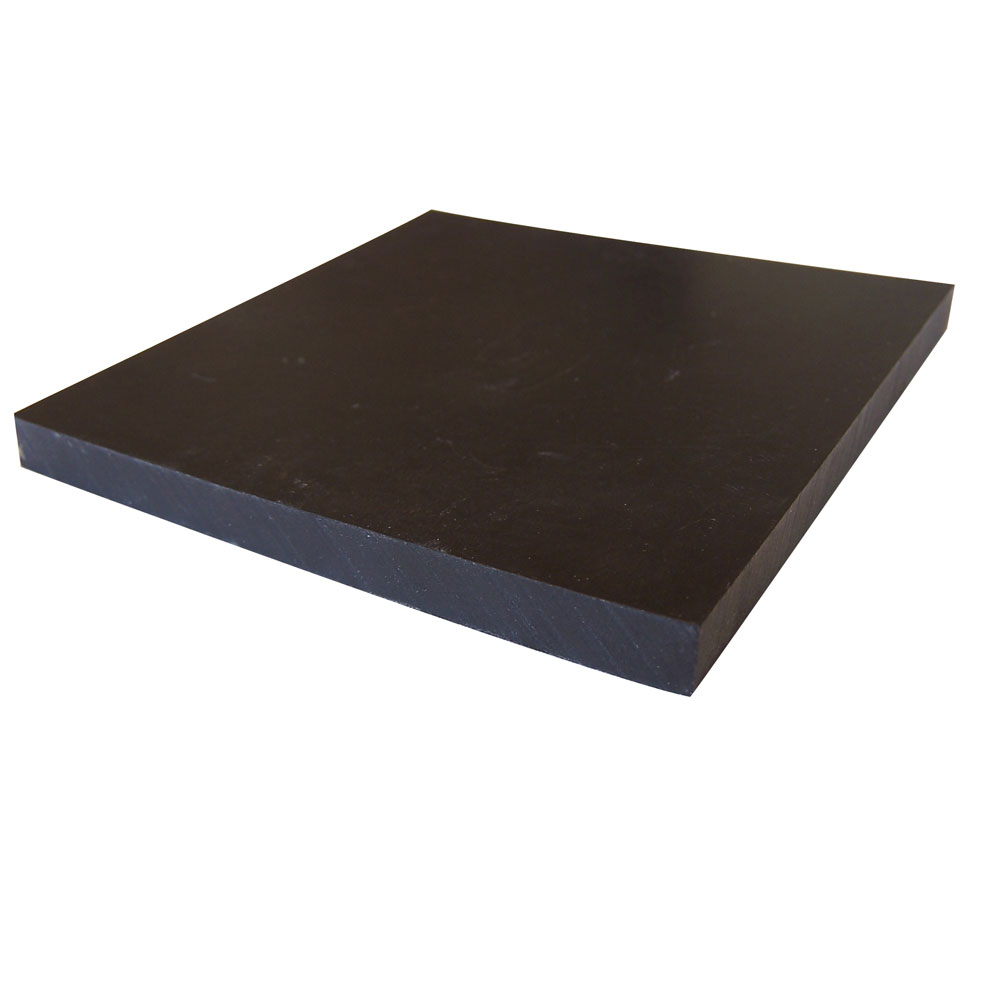

- Besteht aus alterungs-, witterungs- und ozonbeständigem EPDM-Elastomer
- Typ S 65 und Typ S 70 erhältlich in den Lagerdicken 5*, 8, 10, 15 und 20 mm
- Typ S 65 auch erhältlich in 25 und 30 mm
- Maximale Zuschnittsgröße Typ S 65: 1.200 mm x 1.200 mm
- Maximale Zuschnittsgröße Typ S 70: 1.040 mm x 750 mm
- Compactlager Typ S 65: Härte = 65 ± 5 Shore A, belastbar bis 10 N/mm²
- Compactlager Typ S 70: Härte = 70 ± 5 Shore A, belastbar bis 15 N/mm²

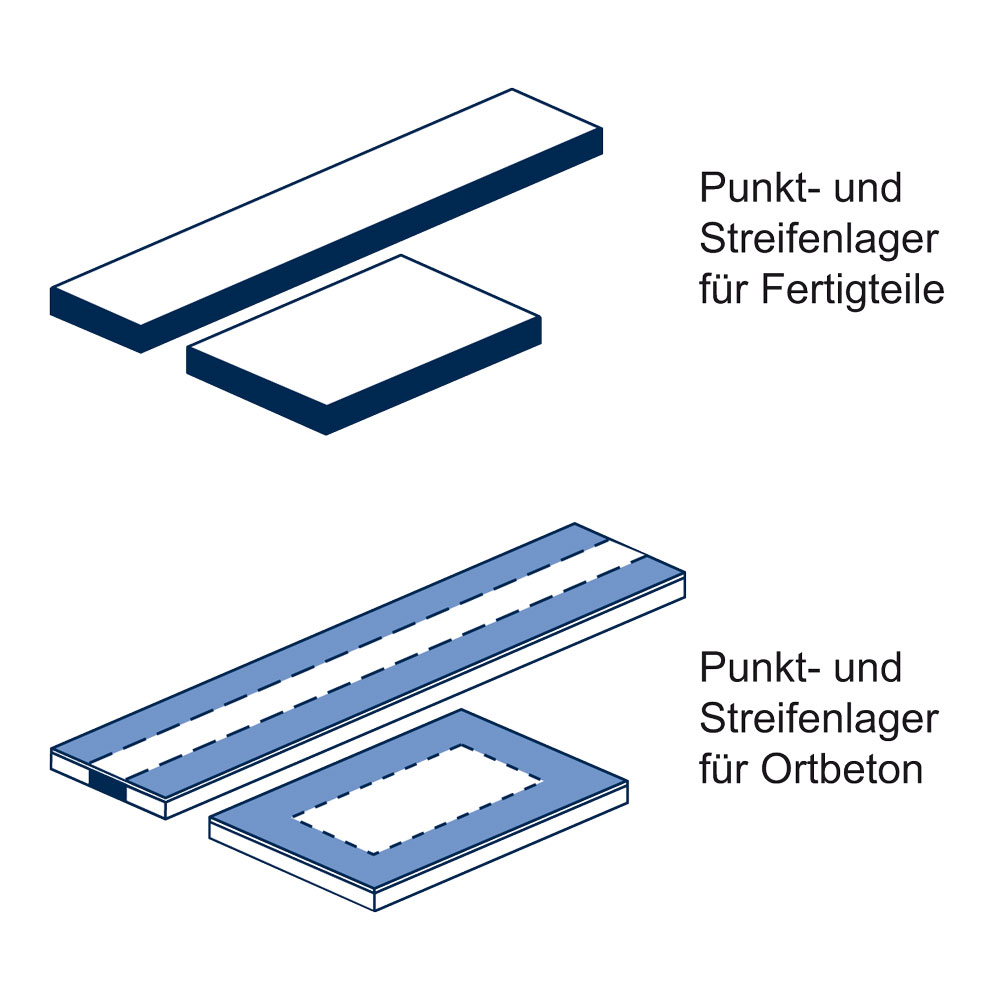

- Für den Ortbetonbau werden die Lager werkseitig mit Polystyrol ummantelt und mit einer wasserdichten Kunststoffoberfläche ausgestattet
- Bitte geben Sie dies in Ihrer Bestellung an
Anwendungsbereiche
- Werden in allen Bereichen des Bauwesens als dauerelastische, gelenkige Verbindungselemente eingesetzt
- Im Hochbau werden sie meist als Punktlager für die elastische Auflagerung von Bindern und Unterzügen verwendet, im Geschossbau auch als Lagerstreifen unter Flächentragwerken und Wandscheiben
Hinweis
Erforderliche Angaben für Ihre Bestellung:

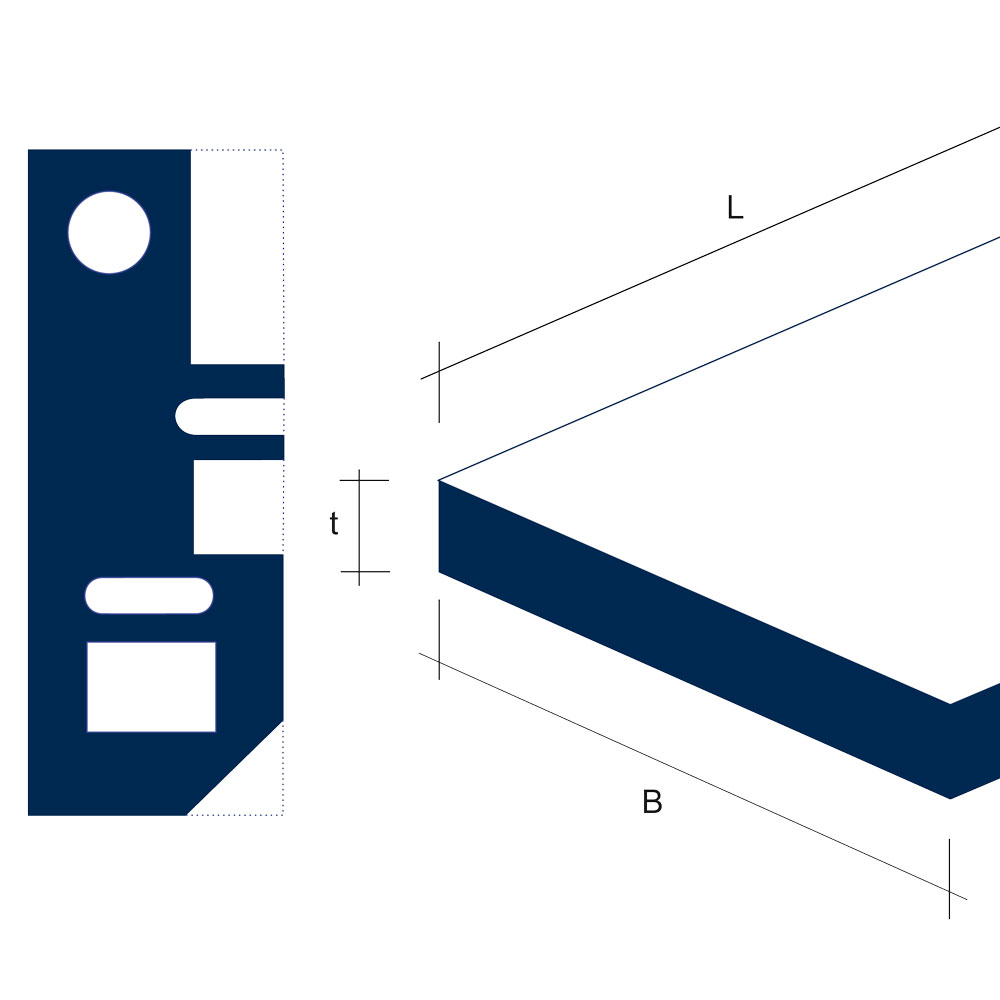

- t = Lagerdicke in mm
- L und B = Länge und Breite in mm
- Zulässige Vertikallast in kN
- Feuerwiderstandsklasse
- Ortbeton- oder Fertigteilbauweise
- Stückzahl
- Angaben für Bohrungen/Ausschnitte (optional)
