Abschalelement ELMCO – ASE-LB-OW/SP
Zur Abschalung von Sollriss- und Arbeitsfugen in Sohlen und Wänden von WU-Bauten inklusive Aufnahme für beschichtete Fugenbleche
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_sq898774722nn56qf.jpg)
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_fnda7cbd922nn56dn.jpg)
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_qd2cn3a9822nn56hp.jpg)
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_mwnc145da22nn56fq.jpg)
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_sq898774722nn56qf.jpg)
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_fnda7cbd922nn56dn.jpg)

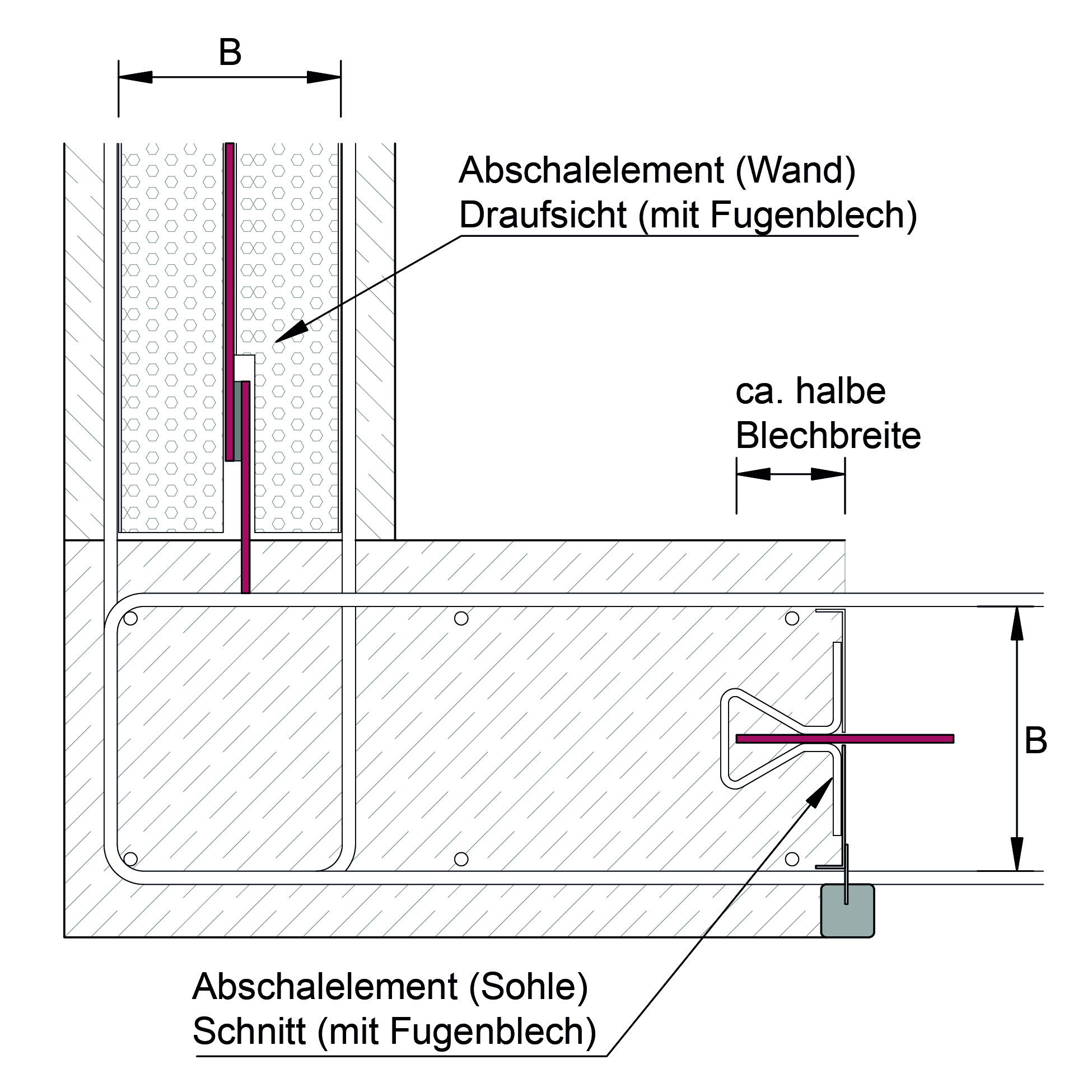

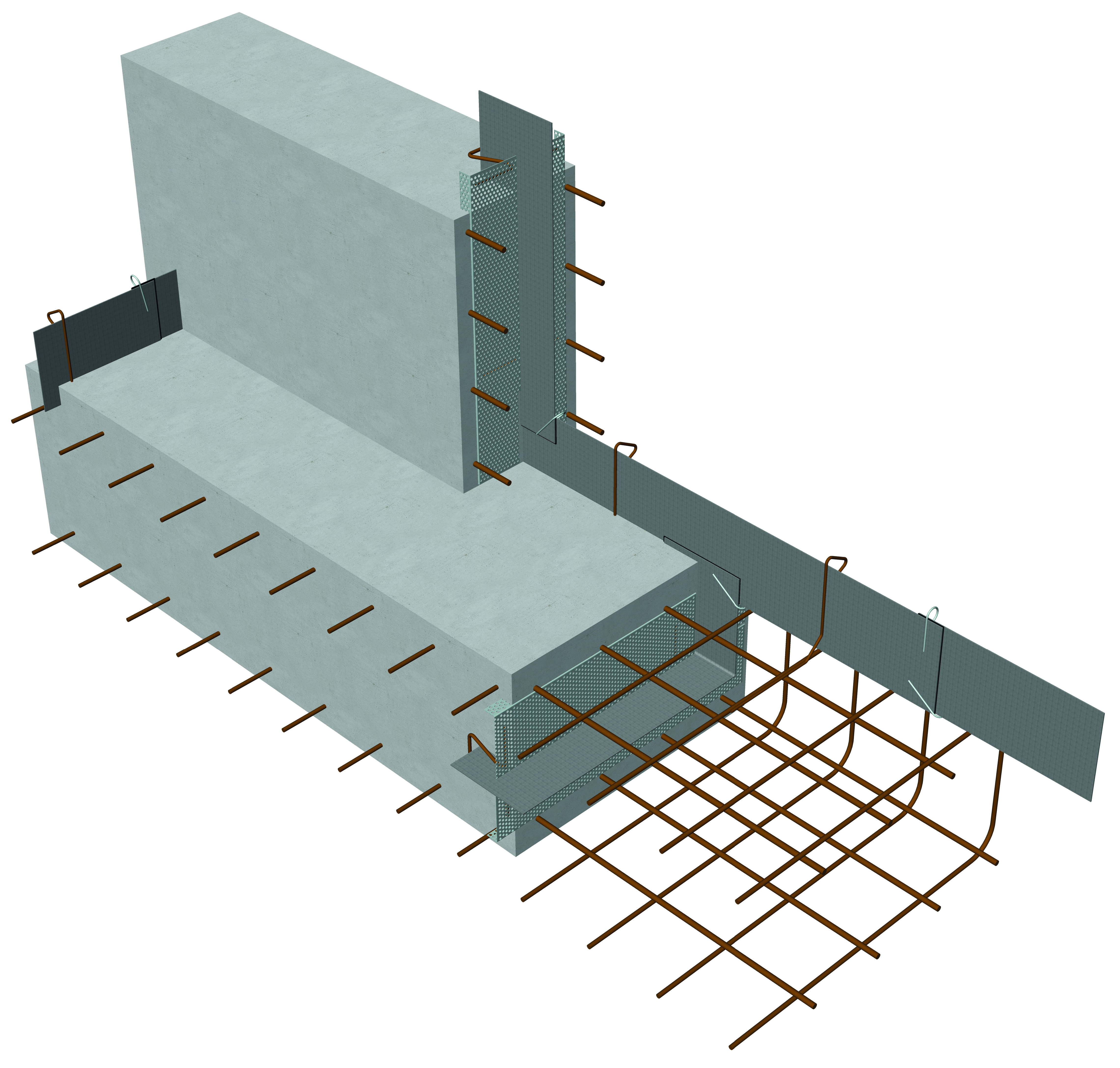

Einbaubeispiel im Wand- und Sohlenbereich
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_qd2cn3a9822nn56hp.jpg)
![](https://www.elmenhorst.de/xchange/artikel/fnc93ab5fn1nn56mb/bild_fnc93ab5fn1nn56mb_mwnc145da22nn56fq.jpg)

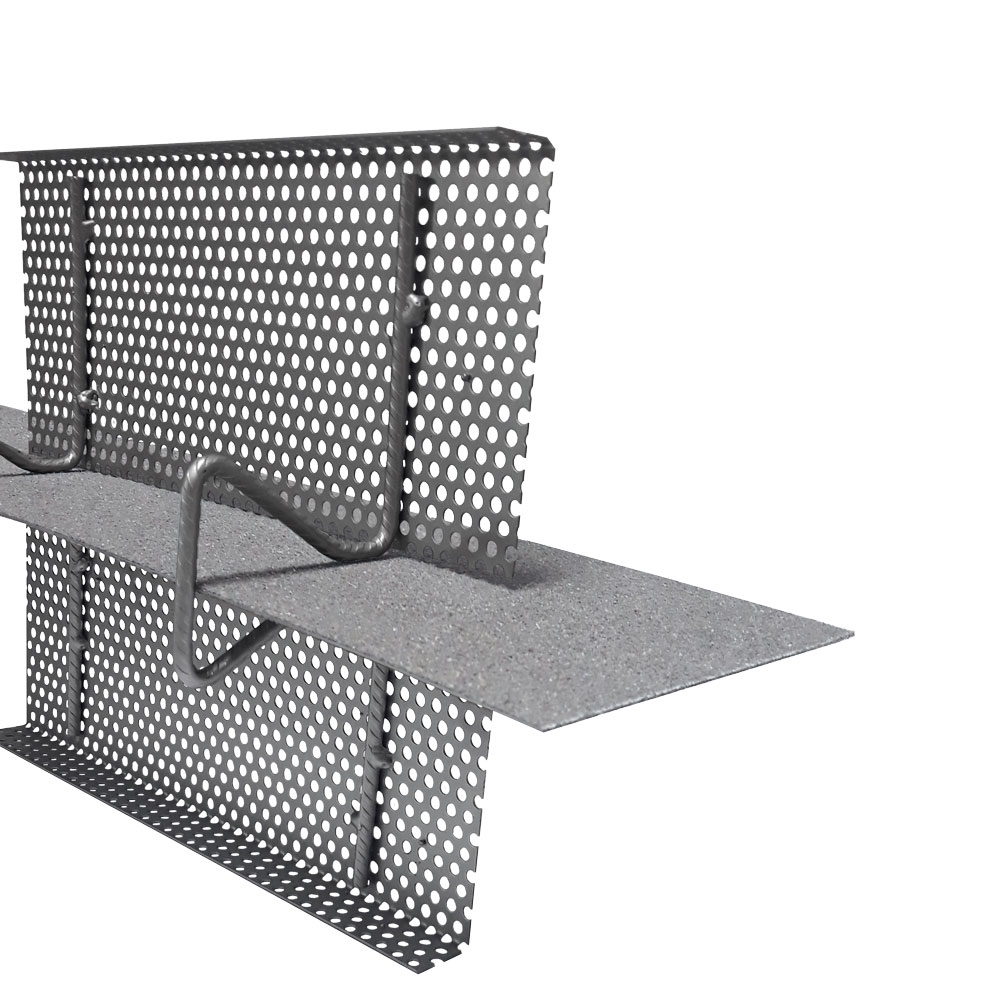

- Abschalung aus stabilem Lochblech
- Elementlänge 2.500 mm
- 4 Bügel je Element, geeignet zur sicheren Aufnahme von Dichtblechen (bauseits) bis zu einer Breite von 167 mm
- Abschalbreiten B von 140 mm bis 300 m nach Kundenvorgabe möglich
- Praktische Lochung zum Anrödeln an der Bewehrung
- Für den Einsatz in Wänden und Sohlplatten
Hinweise zum Einbau:
Das Abschalelement ist beidseitig und regelmäßig an der Bewehrung zu befestigen. In Sollrissfugen den Beton abwechselnd beidseits der Abschalung einbringen. In Arbeitsfugen muss abhängig von der Abschalhöhe, der Abschalbreite B und der Betonkonsistenz eine angemessene zusätzliche bauseitige Aussteifung vorgenommen werden.
TIPP:
Zur Durchflusssicherung unterhalb der ersten Bewehrungslage nutzen Sie unseren universellen ELMCO – Spacer UNI!
Abschalelement ELMCO – ASE-LB-OW/SP
Bezeichnung |
Breite |
Länge |
Art.-Nr. |
---|---|---|---|
ELMCO – ASE – LB-OW/SP Abschalelement aus Lochblech mittig offen mit 4 Omegabügeln/Element | n. Vorgabe | 2.500 | 109580 |
